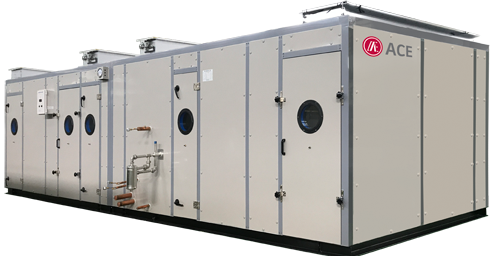

Steel Mold AHU

ACE Air-Handling Unit

공조기의 정의

공기조화를 필요로 하는 공간의 요구에 따라서 온도, 습도, 청정도, 기류 등을 동시에 조절하기 위한 기기.

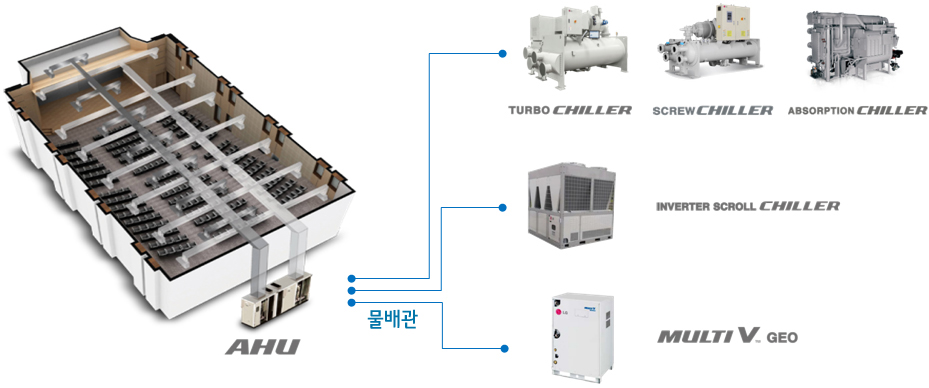

System Layout

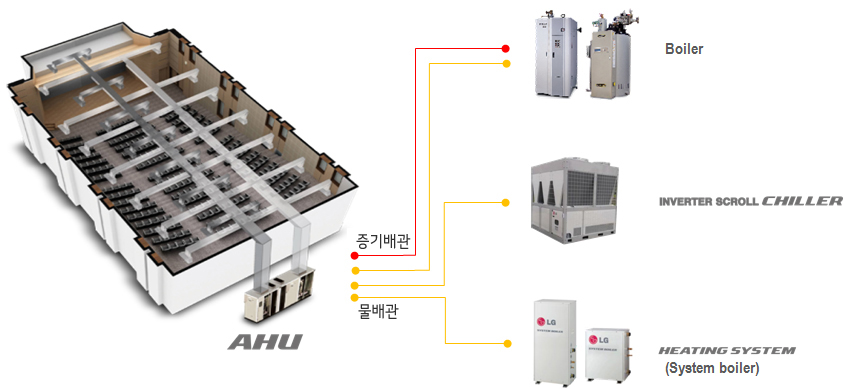

냉열원 - 물

실외기에서 냉각된 물을 공조기코일에 흐르게 함으로써 냉열원을 이용

온열원 - 증기, 물

실외기에서 냉각된 물을 공조기코일에 흐르게 함으로써 온열원을 이용

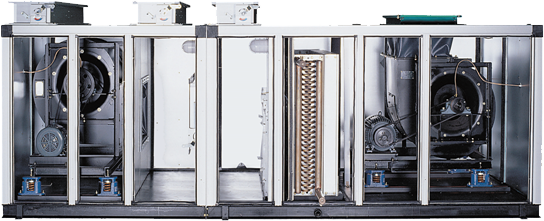

구조 및 특징

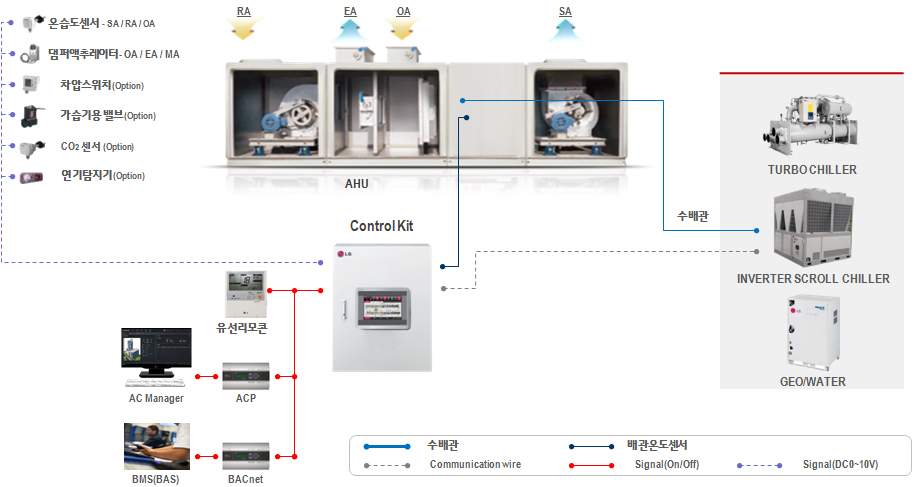

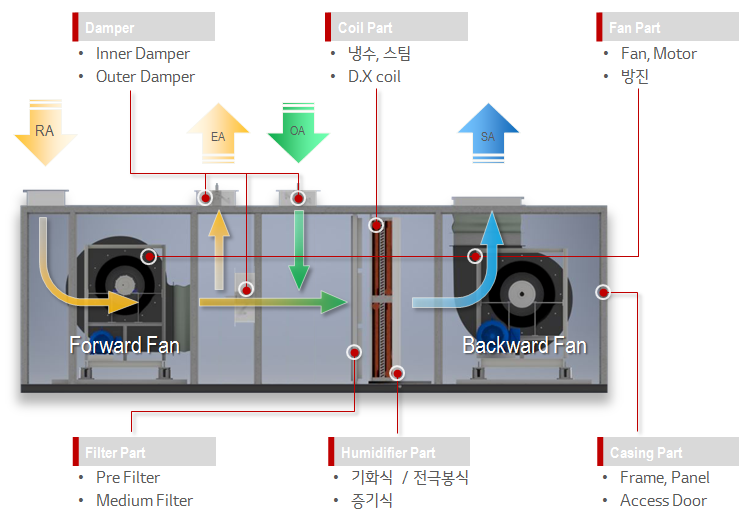

AHU 전용 Control Kit 로 다양한 열원 조합 및 통합 제어가 가능

각 PART 별로 제작되기 때문에 설치 환경과 조건을 고려하여 다양한 부품 선정, 설계가 가능

SUPPLY / RETURN FAN- ACMA 인증 기본사양 - 고효율 Airfoil FAN- 옵션사항 : Backward / Plug Fan
FAN MOTOR- 프리미엄 모터 적용 - 삼상유도전동기- 보호등급 IP55 기본적용- 옵션사항 : 프리미엄모터 적용으로 인버터는 기본사양
DX COIL- 높은 내압성능 41kg/㎠ ↑ - 5/8, 1/2, 3/8(9ø), 1/4(7ø)Tube- 옵션사항 : 내염해방지 코팅
ELIMINATOR- 응축수 비산방지용 - ELIMINATOR 기본 채용
HUMIDIFIER- 무동력 자연 청정 기화식- Sol. Valve 기본 제공- 옵션사항 : 스팀 or 전극봉식 가습기
FILTERPRE- AFI 80% 이상MEDIUM- NBS 85% 이상- 옵션사항 : 무전원정전식, Bag filter / UVC Filter
CASING- 우레탄 단열 폼 - 고 압축강도/단열성능- 옵션사항 : Glass wool

Steel Module TYPE AHU

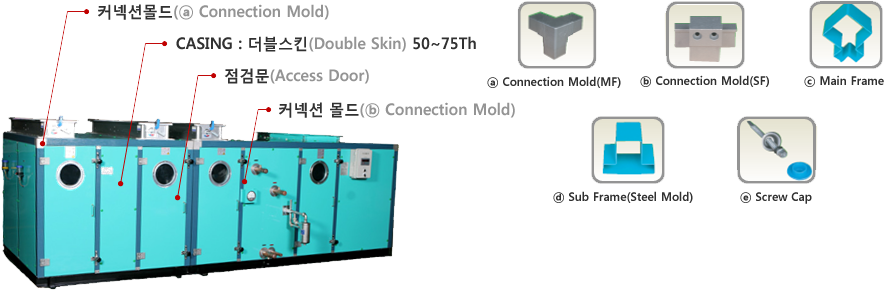

알루미늄 다이케스팅 Connection Mold(ⓐ,ⓑ)를 사용하여 화재 또는 진동에도 공조기의 외형을 유지
프레임(ⓒ,ⓓ)은 강판을 롤 포밍(Roll Forming)기계로 정교하게 제작하여 뛰어난 강도 유지
S.D Screw를 Plastic Screw Cap(ⓔ)로 마감하여 깨끗한 외관
강도 및 기밀이 우수하여 고정압, 크린룸, 옥외형에도 적용가능

특장점

Section별 해체 및 재조립이 가능

Steel Roll Forming 하여 기밀 및 강도 문제를 해결하고, 용접없이 Section별 해체 및 재조립이 가능.

고 강 성

200mmAq 이상의 고 정압 환경에서도 Steel Frame의 고강성으로 인해 변형량 극히 적음

고기밀성

기존 AL Frame 대비 강도가 높은 Steel을적용하여 운전 변형이 거의 없어 완벽한기밀 유지 가능

내 화 성

금속재 Corner Joint, Steel Frame을 적용, 화재시 열 변형에 대한 저항성이 커지므로 재연 성능 발휘

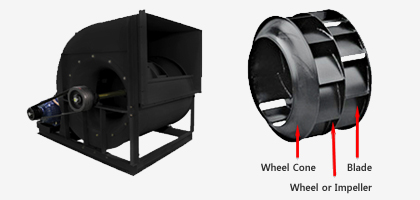

고효율 FAN 자체 설계 제작

고효율 FAN자체 제작 고효율 FAN 채택으로 저소음, 고속회전, 소형화 실현

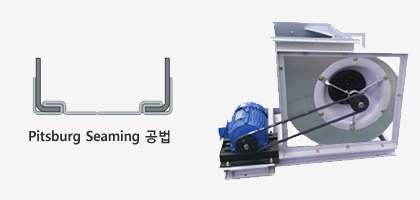

P Series FANPittsburg Seaming 공법으로 Housing을 제작하여 높은 안정성 및 기밀성을 추구

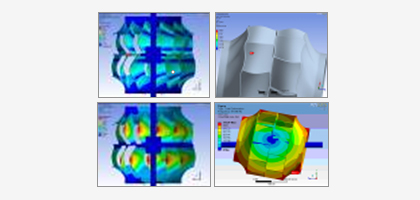

컴퓨터 시뮬레이션컴퓨터 시뮬레이션을 통한 신뢰성 확보

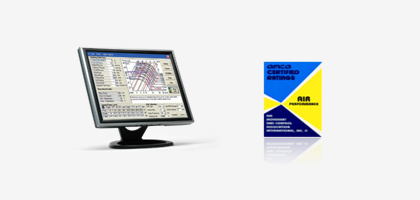

AMCA (Air Movement & Control Association)인증 프로그램을 이용한 최적의 FAN 선정

Coil : 자체 개발한 Φ7 Coil 적용

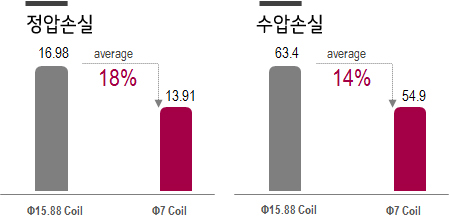

냉방능력 향상, 공기압 손실률 18%, 코일 내 수압 손실률 14%의 개선으로 에너지 절감

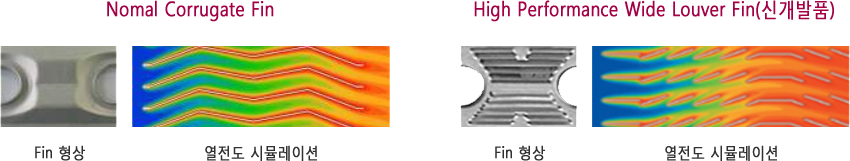

Coil Fin : 자체 개발한 와이드 루버 골드핀 적용

기존방식 대비 열 교환 효율 14% 향상, 내식성 향상

RoHS(유해물질제한 지침) 적용제품 개발

RoHS 규제에 맞추어 6대 유해 물질이 없는 친환경 자재를 사용함으로써 고객의 안전과 건강고려, 공인인증기관을 통해 꾸준히 관리

중앙공조 전반에 대하여 Total HVAC Solution을 제공

다양한 열원과 조합이 가능하며 건물 유형별 고객 요구환경을 만족시킨다.
Turn-Key 시공 에너지 컨설팅 및 Plant / 원전 공조 분야Total Solution를 제공한다.
우수한 품질 및 고사양의 구성품을 표준사양으로 채택한 차별화된 AHU를 공급한다.
AHU는 “AHU+열원+자동제어” Set화된 AHU 시스템 자동제어를 일괄 공급하여 통합제어가 가능하다.
AHU, 실외기 및 자동제어 시스템 전체의 품질을 보증한다.

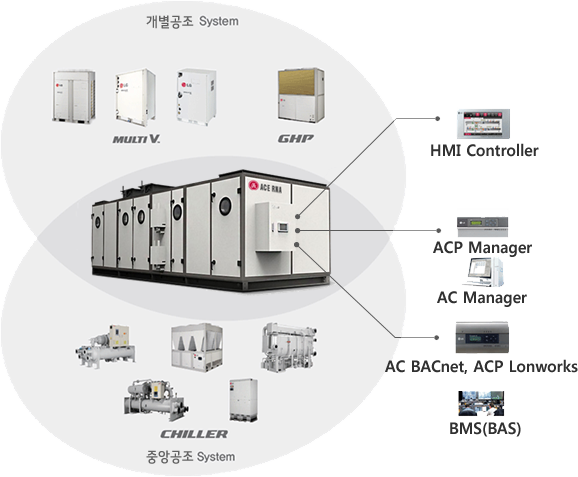

하나의 통합제어 관리시스템

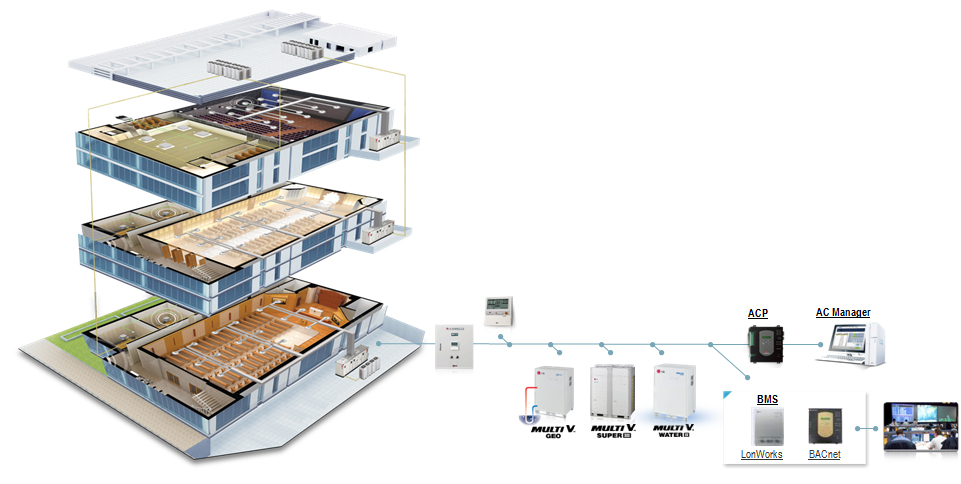

DX AHU + Multi V Series 는 공간 부하특성에 따라 다양한 실내기를 적용하여 하나의 통합제어 관리시스템으로 건물 전체에 대한 공조 Solution을 제공.

대공간 냉방, 난방, 환기, 가습 Solution

대풍량 및 고정압이 요구되는 대공간 공조
환기, 가습 및 IAQ제어 가능

Multi V 연동 및 에너지절감 Solution

Multi V 실외기와 연결하여 냉난방 가능
장배관 및 고저차 고려한 냉매 배관 구성
외기 냉방을 통한 에너지 절감
고효율 인버터 시스템 / 부분부하 대응

ACP & BMS 연동시스템

ACP & AC manager 연동시스템
BMS(BAS) 연동시스템

설계, 설치, 사용, 유지 관리, 서비스

에이스냉동공조 AHU는 설계, 설치, 사용, 유지 관리, 서비스까지의 모든 과정에서 고객 가치를 지향한 진보된 기술력을 집약시킨 제품

고효율, 저소음Multi Plug팬 적용시 효율 타사 대비 7 ~ 13% 증가, 적용 팬 모터는 기존용 대비 19% 감소, 팬 소음 타사 대비 6 dB(A) 감소, 축적된 인버터 기술 적용
빠른 설치성AL MOLD / Rollforming Base 구조로 현장 조립 시간 30% 단축
고품질, 친환경 케이싱 강도 / 누설 / 열 차단 Eurovent, 1등급 기준 만족 (자체 테스트 기준), RoHS 준수 친환경 자재 사용
설치 면적 최소화타사 대비 바닥 면적 9% 축소, 장비 교체 시 편리한 반입, 설치
제품 신뢰성고효율기자재, AMCA, AHRI, ETL 등 주요 인증 획득
품질 보증AHU 및 열원 장비, 자동제어 일괄 보증
편리한 서비스국내 최대 서비스 네트워크 소속 엔지니어의 전문 서비스, 온라인 유지보수를 통한 에너지 관리, 유지보수

품질관리

철저한 품질 TEST를 통한 제품 출하.

시험항목 - KS B 6311(송풍기 시험항목)

시험항목 목록
항목	내용	측정단위
1	용량, 정압	CMS.M.H / mmAq
2	전력, 전압, 전류	KW.V.A
3	회전수 특정	R.P.M
4	진동 측정	mm/s
5	도막 두께 측정	um
6	소음 측정	dB/A
7	모터 온도, 베어링 온도, 공기 온도	℃
8	제원 측정(크기)	mm
